TP-3020(内排屑)

φ14~φ38mmBTA钻钻孔直径范围1000mm钻孔最大深度,2000×3000mm工作台尺寸,40吨工作台承重,38吨机床重量,60KW机床总功率2000L切削油箱容量,22mm工作台T型槽,6500×4000×4100mm机床尺寸技术参数钻孔直径范围(BTA钻):φ14~φ38mm钻孔最大深度:1000m工作台尺寸:2000×3000mm工作台承重:40吨机床重量:38吨机床尺寸:6500×

所属分类:

产品咨询:

项目描述

参数详情

φ14~φ38mmBTA钻钻孔直径范围

1000mm钻孔最大深度,2000×3000mm工作台尺寸,40吨工作台承重,38吨机床重量,60KW机床总功率2000L切削油箱容量,22mm工作台T型槽,6500×4000×4100mm机床尺寸

技术参数

钻孔直径范围(BTA钻):φ14~φ38mm

钻孔最大深度:1000m

工作台尺寸:2000×3000mm

工作台承重:40吨

机床重量:38吨

机床尺寸:6500×4000×4100mm

三轴行程:工作台X(3000mm) 立柱Y(2000mm) 进给Z(1050mm)

主轴调速范围(无级):0~6000r/min

刀具进给速度范围(无级):0~200mm/min(非限制性参数)

快移速度:5000mm/min

主轴电机功率:15KW

三轴伺服电机功率:X(3.0KW) Y(3.0KW) Z(1.3KW)

油泵功率:30KW 中心液压站(3KW)

排屑机功率:0.2KW

油温控制系统功率:3P

机床总功率:60kw

切削油压力:10Mpa

切消油箱容量:2000L

主轴轴数:1轴

孔径精度:IT8~IT11

孔的表面粗糙度:Ra ≤3.2μm

孔轴线对基准的偏斜:0.5/1000(S45#,∮19mm)

过滤精度:20μm

工作台T型槽:22mm

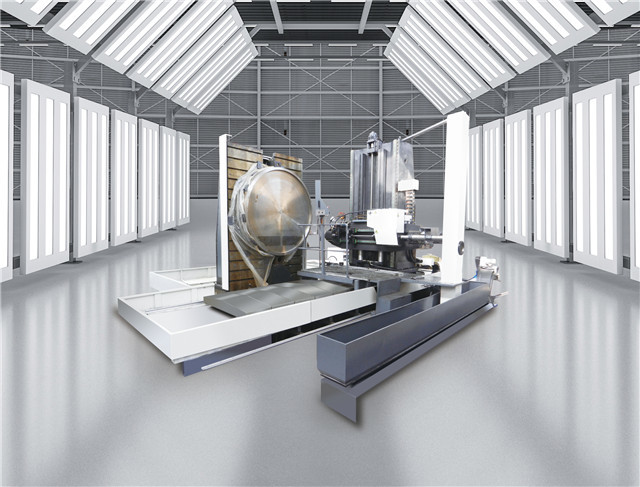

图片展示
